Għaliex Agħżelna
Tim professjonali:It-tim tagħna ta 'esperti għandu ħafna snin ta' esperjenza fl-industrija, u nipprovdu lill-klijenti tagħna l-appoġġ u l-pariri meħtieġa.
Prodotti ta 'kwalità għolja:Il-prodotti tagħna huma manifatturati bl-ogħla standards bl-użu biss tal-aqwa materjali. Aħna niżguraw li l-prodotti tagħna huma affidabbli, sikuri u fit-tul.
Servizz onlajn 24H:Il-hotline 400 hija miftuħa 24 siegħa kuljum. Fax, email, QQ, u telefon huma kollha u b'ħafna kanali biex jaċċettaw problemi tal-klijenti. Il-persunal tekniku huwa 24 siegħa kuljum biex iwieġeb il-problemi tal-klijenti.
Soluzzjoni one-stop:Ipprovdi appoġġ tekniku fil-proċess kollu ta 'spezzjoni, installazzjoni, kummissjonar, aċċettazzjoni, test ta' aċċettazzjoni tal-prestazzjoni, tħaddim, manutenzjoni u gwida teknika korrispondenti oħra u taħriġ tekniku relatat ma 'prodotti kuntrattwali fil-ħin.

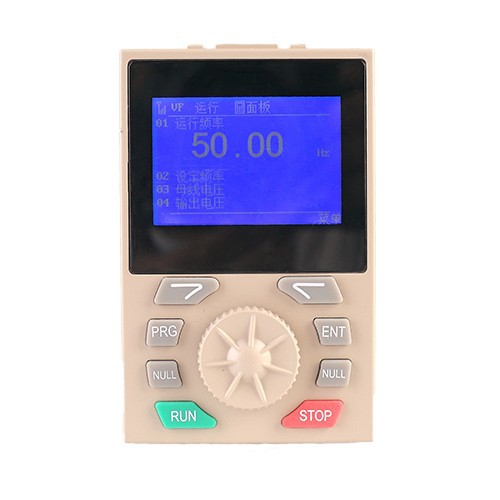

Panel diġitali LED
Atmosfera tat-tastiera ringiela doppja LED wiri żona, żona indikatur ta ' l-istatus tat-tmexxija u żona ta ' l-operazzjoni tat-tastiera, tastiera bin jeħtieġ li jiġu installati barra l-keyboard, iċ-ċomb estern huwa kejbil tan-netwerk.
Unità tal-brejk
Unità tal-ibbrejkjar, l-isem sħiħ ta ' "unità tal-ibbrejkjar tal-konsum tal-enerġija esklussiva tal-konvertitur tal-frekwenza", jew "unità tal-feedback tal-enerġija esklussiva tal-konvertitur tal-frekwenza", tintuża prinċipalment biex tikkontrolla t-tagħbija mekkanika hija relattivament tqila, ir-rekwiżiti tal-veloċità tal-ibbrejkjar huma okkażjonijiet veloċi ħafna.
Unità ta 'feedback
Unità ta 'feedback hija tip ta' unità tal-brejk speċjali ta 'konvertitur tal-frekwenza. Jintuża prinċipalment f'sistema ta 'kontroll tal-veloċità tal-frekwenza varjabbli b'inerzja kbira u sewqan.
Panel LED
Bord tal-wiri diġitali, konvenjenti għall-wiri tad-dejta interna, jista 'jintuża biex juri d-dejta miġbura u pproċessata fil-programm. Il-wiri LED ta 'diversi data, huwa interface bniedem-magna rħas.
Reżistenza tal-ibbrejkjar għal VFD
Unità tal-ibbrejkjar, l-identifikazzjoni sħiħa ta ' "unità tal-ibbrejkjar tal-konsum tal-enerġija distintiv tal-konvertitur tal-frekwenza", jew "unità tal-kummenti tal-qawwa tal-konvertitur tal-frekwenza one-of-a-kind", normalment tintuża biex tmexxi t-tagħbija mekkanika hija oerhört tqila.
Unità tal-Ibbrejkjar VFD u Resistor tal-Ibbrejkjar
Unità tal-ibbrejkjar
Il-funzjoni tal-unità tal-ibbrejkjar hija li tgħaqqad iċ-ċirkwit tal-konsum tal-enerġija u tiżgura li ċ-ċirkwit dc jirrilaxxa l-enerġija b'enerġija termali wara li jgħaddi mir-reżistenza tal-ibbrejkjar meta l-vultaġġ UD taċ-ċirkwit dc jaqbeż il-limitu preskritt, bħal 660V jew 710V. L-unità tal-ibbrejkjar tista 'tinqasam f'żewġ tipi: Tip inkorporat u tip estern. L-ewwel huwa adattat għal VFD għal skopijiet ġenerali ta 'enerġija baxxa, filwaqt li l-aħħar huwa adattat għal VFD ta' qawwa għolja jew kundizzjonijiet b'rekwiżiti speċjali ta 'ibbrejkjar.
Resistor tal-ibbrejkjar
Ir-reżistenza tal-ibbrejkjar hija t-trasportatur użat biex jikkunsma l-enerġija riġenerattiva tal-mutur fil-forma ta 'enerġija tas-sħana, jinkludi żewġ parametri importanti ta' valur ta 'reżistenza u kapaċità ta' enerġija. Ġeneralment, ir-reżistenza għall-immewweġ u r-reżistenza tal-liga tal-aluminju huma l-aktar magħżula fl-inġinerija:
Ir-reżistenza tat-tmewwiġ tadotta tmewwiġ tal-wiċċ vertikali biex tiffaċilita d-dissipazzjoni tas-sħana u tnaqqas l-induttanza parassitika, tuża kisi inorganiku ritardant tal-fjammi għoli biex jipproteġi b'mod effettiv il-wajer tar-reżistenza mit-tixjiħ, u b'hekk testendi l-ħajja tas-servizz tiegħu.
Ir-reżistenza tal-liga tal-aluminju għandha reżistenza għat-temp u reżistenza għall-vibrazzjoni, hija superjuri minn resistors tal-iskeletru taċ-ċeramika tradizzjonali u użata ħafna f'ambjent ta 'kontroll industrijali ħarxa b'rekwiżiti għoljin. Jista 'jiġi installat fi spazji kompatti jew miżjud b'radjaturi.
Konvertitur AC għal DC (rettifikatur): Din is-sezzjoni taċ-ċirkwit vfd tista 'tikkonsisti f'rettifikatur dajowd sempliċi, pont tiristori, jew rettifikatur igbt (li jagħmel użu minn igbts flimkien ma' diodes). Jikkonverti frekwenza fissa, input AC ta 'vultaġġ fiss mill-mejn għal vultaġġ DC fiss. Provvista AC bi tliet fażijiet tkun teħtieġ pont diode b'sitt impulsi għal rettifikatur ibbażat fuq dajowd jew par pont ta 'sitt tiristori għall-konfigurazzjoni tat-tiristori. Fil-każ ta 'rettifikatur igbt, provvista AC ta' 3-fażi tkun teħtieġ taħlita ta 'sitt igbts (transisters bipolari ta' insulated-gate) b'sitt dajowds biex jippermettu l-fluss tal-enerġija fiż-żewġ direzzjonijiet.
DC bus link:Il-funzjoni ewlenija tax-xarabank DC hija li twitti, taħżen, u twassal vultaġġ DC iffiltrat lill-inverter. Jinkludi bank kapaċitatur kbir u/jew serje ta 'indutturi. Il-capacitors itaffu t-tmewwiġ tal-vultaġġ fis-sinjal tal-vultaġġ DC mill-unità tar-rettifikatur.
Inverter:Din l-unità tinkludi apparati ta' swiċċjar tas-semikondutturi bħal igbts, tiristori, jew transistors oħra tal-qawwa. Jikkonverti l-vultaġġ DC iffiltrat lura f'vultaġġ AC biex jitma 'l-mutur ta' induzzjoni AC konness. Billi tuża t-teknika tal-modulazzjoni tal-wisa 'tal-polz (pwm), l-inverter huwa kapaċi jikkonverti s-sinjal DC f'sinjal AC u jvarja l-frekwenza tal-ħruġ għall-mutur.
Ċirkwit tal-kontroll:Kull drive ta 'frekwenza varjabbli jinkludi ċirkwit loġiku ta' kontroll użat biex jipparametrizza d-drajv. Dan iċ-ċirkwit jikkonsisti f'unità ta 'kontroll ibbażata fuq mikroproċessur li twettaq diversi funzjonijiet ta' kontroll bħall-kontroll tal-veloċità tal-mutur, il-monitoraġġ tal-allarmi, id-dijanjosi tal-ħsarat, u l-interfacing tal-vfd ma 'diversi apparati li jużaw protokolli ta' komunikazzjoni speċifiċi. Bl-użu ta 'din l-unità, l-utent jista' jirregola l-kontroll tal-veloċità tal-mutur, u l-funzjoni tal-bidu/waqfien, kif ukoll jirċievi feedback dwar il-veloċità attwali, il-konsum kurrenti, u t-torque tal-ħruġ tal-mutur AC konness.
Raġunijiet għall-Użu tal-VFD
Adotta VFD biex tissodisfa r-rekwiżiti tat-titjib tal-produttività, it-titjib tal-kwalità tal-prodott, it-titjib tal-awtomazzjoni tat-tagħmir, u t-titjib tal-ambjent tal-għajxien. It-tieni huwa li tiffranka l-enerġija u tnaqqas l-ispejjeż tal-produzzjoni.
Funzjoni tal-bidu artab
Il-kurrent tal-bidu ta 'mutur tal-gaġġa komuni huwa ġeneralment 5 sa 7 darbiet il-kurrent nominali, li għandu impatt kbir fuq il-grilja tal-enerġija. Bil-bidu tal-pressjoni varjabbli VFD, il-kurrent tal-bidu huwa biss madwar id-doppju tal-kurrent nominali, u t-torque tal-bidu mhuwiex inqas mit-torque nominali, li jista 'jibda bla xkiel u effiċjenti.
Regolazzjoni tal-veloċità mingħajr pass u regolazzjoni tal-veloċità ta 'preċiżjoni għolja
Pereżempju, fil-proċess ta 'produzzjoni ta' makkinarju tal-plastik, minħabba d-differenza fil-karatteristiċi tal-plastik, speċifikazzjonijiet varji tal-prodott u rekwiżiti differenti ta 'proċess ta' produzzjoni, ħafna każijiet jeħtieġu kontroll tal-veloċità tal-makkinarju tal-produzzjoni. L-affidabbiltà għolja tal-VFD, il-preċiżjoni għolja u l-karatteristiċi ta 'regolazzjoni ta' veloċità stepless bla xkiel jagħmlu l-livell ta 'awtomazzjoni tal-makkinarju tal-plastik jitjieb.
Kontroll intelliġenti
VFD għandu ħafna funzjonijiet ta 'kontroll intelliġenti: L-interfaces ta' kontroll analogu u diġitali huma konnessi direttament ma 'kompjuters, apparati tal-internet, kontrolluri tal-programm plc, u touch screens, li jagħmilha faċli biex tikkontrolla jekk hijiex operazzjoni touch fuq il-post jew kontroll viżwali remot.
Iffrankar tal-enerġija
Wara li tadotta r-regolazzjoni tal-veloċità VFD, l-effett tal-iffrankar tal-enerġija tat-tagħbija tal-fann u l-pompa huwa l-aktar ovvju, u r-rata tal-iffrankar tal-enerġija tista 'tilħaq 20% sa 60%. Dan għaliex il-konsum tal-enerġija tal-pompa tal-fann huwa proporzjonali għall-kubu tal-veloċità. Meta l-fluss medju meħtieġ mill-utent huwa żgħir, il-veloċità tal-fann u l-pompa hija baxxa, u l-effett tal-iffrankar tal-enerġija huwa wkoll konsiderevoli. Meta l-baffle u l-valv tradizzjonali jintużaw għar-regolazzjoni tal-fluss, il-qawwa ma tinbidilx ħafna. Peress li dan it-tip ta 'tagħbija huwa madwar 20% sa 30% tal-kapaċità totali tal-mutur ac, l-iffrankar tal-enerġija tal-VFD huwa importanti ħafna.
Kumpens tal-fattur tal-qawwa
Il-qawwa reattiva mhux biss iżżid it-telf tal-linja u s-sħana tat-tagħmir, iżda aktar importanti minn hekk, il-fattur tal-qawwa jitnaqqas, li jirriżulta fi tnaqqis fil-qawwa attiva tal-grilja. Ammont kbir ta 'enerġija reattiva huwa kkunsmat fil-linja, u t-tagħmir huwa ineffiċjenti. Wara li tuża d-drajv tal-frekwenza varjabbli, minħabba l-kapaċitatur tal-filtru intern tal-VFD, it-telf tal-qawwa reattiva jitnaqqas, u l-qawwa attiva tal-grilja tal-enerġija tiżdied.
Ir-reżistenza li tintuża biex tnaqqas jew twaqqaf il-veloċità ta 'sistema mekkanika billi tiġġenera torque tal-ibbrejkjar hija magħrufa bħala resistor tal-ibbrejkjar. Dawn ir-reżistenza huma ddisinjati b'xi speċifikazzjonijiet bħal reżistenza u qawwa medja tal-ibbrejkjar. Reżisturi tal-ibbrejkjar inklużi valuri ohmiċi iżgħar se jgħinu biex jikkontrollaw il-veloċità ta 'mutur u ħoll aktar sħana.
Dawn ir-resistors jipprovdu affidabilità ogħla b'inqas servizz. Allura, dawn ir-resistors huma l-aktar magħżula fuq brejkijiet ta 'frizzjoni biex jikkontrollaw il-muturi. Resistor tal-ibbrejkjar huwa meħtieġ fejn meta jkun hemm tgerbib frekwenti fuq id-drajv minħabba vultaġġ żejjed, ħajja mnaqqsa tat-tagħmir jew spejjeż għoljin ta 'manutenzjoni, jew ħsara fil-mutur u s-sewqan u/jew sħana żejda. B'mod ġenerali, nafu li r-reżistenza jikkunsmaw is-sħana u jintużaw biex inaqqsu jew iwaqqfu sistema mekkanika.
L-iskop ta 'reżistenza tal-ibbrejkjar huwa li tinħela l-enerġija li jiġġenera mutur waqt id-deċelerazzjoni. Peress li r-reżistenza tal-ibbrejkjar tinħela l-enerġija, tgħin biex tevita ħsara lis-drajv li tista 'tiġri minħabba vultaġġ żejjed.
X'għandu jiġi kkunsidrat meta tagħżel resistor tal-ibbrejkjar?
Żewġ fatturi ewlenin fl-għażla ta 'reżistenza tal-ibbrejkjar huma l-valur tar-reżistenza minima u l-kapaċità tad-dissipazzjoni tal-enerġija.
Valur tar-reżistenza minimu
Vfds li jużaw resistor tal-brejk se jkollhom ukoll "ċirkwit chopper" jew transistor tal-brejk. Meta l-vultaġġ DC bus isir għoli wisq, it-transistor tal-brejk shunts kurrenti mill-DC bus madwar ir-reżistenza tal-brejk. Dan iċ-ċirkwit tat-transistor tal-brejk għandu limitazzjonijiet kurrenti. Għalhekk il-manifattur tal-VFD spiss jelenka valur massimu kurrenti u ċiklu ta' xogħol.
Peress V=IR, jekk il-vultaġġ huwa kostanti allura reżistenza iżgħar twassal għal kurrent akbar. Pereżempju, ngħidu li l-vultaġġ massimu huwa livell ta 'vultaġġ żejjed ta' 840VDC. Utent jista 'mbagħad jikkalkula r-reżistenza minima biex iżomm il-valur kurrenti taħt il-klassifikazzjoni massima tat-transistor tal-ibbrejkjar. Il-valur tar-reżistenza minima ma jaffettwax it-tħaddim tar-reżistenza jew il-kapaċità tiegħu li jxerred l-enerġija.
Kapaċità tad-dissipazzjoni tal-enerġija
It-tieni fattur meta tagħżel resistor tal-ibbrejkjar huwa d-dissipazzjoni tal-enerġija. Ir-reżistenzi tal-ibbrejkjar huma elenkati b'kemm qawwa jistgħu jxerrdu b'mod sikur jekk jintużaw kontinwament PD). Huma jelenkaw ukoll tliet valuri għal dazju intermittenti.
L-ewwel mod biex tagħmel dan huwa permezz tal-kalkolu. Huwa possibbli li tikkalkula l-enerġija ġġenerata mill-mutur jekk taf dan li ġej.
● Il-mument tal-massa tal-inerzja tal-mutur u t-tagħbija
● Torque tal-mutur
● Bidla fil-veloċità
● Ħin tad-deċelerazzjoni
Prinċipju ta 'Ħidma tar-Reżistur tal-Ibbrejkjar
Il-prinċipju tax-xogħol tar-reżistenza tal-ibbrejkjar huwa, li resistor tal-ibbrejkjar jgħin biex iwaqqaf jew inaqqas il-mutur billi jxerred il-vultaġġ żejjed prodott mill-mutur elettriku li jnaqqas il-veloċità. Din l-enerġija mxerrda tista 'tiġi mmaniġġjata mir-reżistenza biex tiżgura li l-vultaġġ miżjud jinżamm għal livelli siguri biex tiġi evitata ħsara lis-drajv. Sabiex il-ħajja tat-tagħmir tkun tista 'tiġi estiża, tippermetti ibbrejkjar aktar mgħaġġel u tevita r-riskju ta' sħana żejda.
Il-prinċipju wara r-reżistenza tal-ibbrejkjar huwa sempliċi ħafna. Meta l-mutur ikun f'kondizzjoni tax-xogħol, jiġbed ammont għoli ta 'kurrent mill-provvista. Meta wieħed irid iwaqqaf it-tagħbija konnessa mal-mutur, allura kull ma jrid jagħmel hu li jiftaħ jew jiskonnettja l-provvista għal dak il-mutur. Din il-waqfa żgħira fil-provvista tal-enerġija twassal għal akkumulazzjoni ta 'enerġija mit-tagħbija. Kif jiġri dan? Huwa minħabba li mutur meta jitwaqqaf f'daqqa jaġixxi bħala inductor u mhux bħala resistor.
Meta tagħbija induttiva bħal mutur tiġi skonnettjata f'daqqa mis-sors tal-enerġija tagħha, tieħu ż-żmien biex tirrilaxxa l-enerġija maħżuna tagħha lura fis-sors tal-enerġija. Matul dan iż-żmien, jekk ma jkun hemm l-ebda dispożizzjoni għall-ħatt ta 'din l-enerġija, allura jista' jwassal għal ħsara severa tat-tagħmir konness ma 'dik it-tagħbija u saħansitra jikkawża ħsara fiżika lil kwalunkwe persuna fil-qrib. Biex nevitaw sitwazzjonijiet bħal dawn, nużaw resistors tal-ibbrejkjar f'serje b'tagħbijiet bħal muturi li jeħtieġu waqfien immedjat meta jkunu qed jaħdmu b'veloċità għolja. Ir-reżistenza tal-ibbrejkjar jgħin fil-ħatt tal-enerġija maħżuna u għalhekk jipprevjeni l-ħsara.
3 Modi biex Tissalvagwardja Reżistenza tal-Ibbrejkjar minn Tagħbija Eċċessiva
Bord ta 'monitoraġġ tat-transistor chopper tal-brejk
Dan il-bord jimmonitorja għal fallimenti ta 'short-circuit fiċ-ċirkwit chopper tal-brejk. Meta tiġi skoperta ħsara chopper tal-brejk, tiġi ġġenerata ħsara tas-sewqan li tixpruna relay tal-forma c apposta. Is-sistema ta' kontroll għandha tkun iddisinjata b'tali mod li l-enerġija titneħħa mid-drive jew mir-reżistenza meta jinfetaħ dan ir-relay.
Reżisturi tal-brejk bi swiċċ termali
Ir-reżistenzi tal-brejk jistgħu jkunu mgħammra bi swiċċ termali biex jikxfu kundizzjoni ta 'tagħbija żejda potenzjali. Meta reżistenza tkun mgħobbija żżejjed, tipprova tinħela aktar sħana milli kienet iddisinjata biex tagħmel. F'dan il-każ, is-swiċċ termali jinfetaħ meta t-temperatura tar-reżistenza ssir sħuna wisq.
Reżisturi tal-ibbrejkjar intrinsikament sikuri
Dawn ir-resistors jiġu mgħammra bi protezzjoni interna ta 'tagħbija żejda li tinfetaħ, simili għal fjus, meta tkun mgħobbija żżejjed. Din l-għażla ma teħtieġ l-ebda ħardwer jew apparat ta 'kontroll addizzjonali peress li l-protezzjoni hija mibnija fir-reżistenza.
Fabbrika tagħna
Zhejiang Hertz Electric Co., Ltd., imwaqqfa fl-2014, hija intrapriża ta 'teknoloġija għolja li tispeċjalizza fl-iżvilupp, il-manifattura, il-bejgħ u s-servizz ta' wara l-bejgħ, li sservi manifatturi ta 'tagħmir medju u high-end u integraturi tas-sistema ta' awtomazzjoni industrijali. Filwaqt li niddependu fuq tagħmir ta 'produzzjoni ta' kwalità għolja u proċess ta 'ttestjar rigoruż, aħna ser nipprovdu lill-klijenti prodotti bħal inverters ta' vultaġġ baxx u vultaġġ medju, starters artab u sistemi ta 'kontroll servo u soluzzjonijiet f'industriji relatati.
Il-kumpanija żżomm mal-kunċett ta '"li tipprovdi lill-utenti bl-aqwa prodotti u servizzi" biex isservi kull costomer. Fil-preżent, huwa prinċipalment użat għall-metallurġija, industrija kimika, manifattura tal-karta, makkinarju u industriji oħra.
Ċertifikazzjonijiet
FAQ
Q: X'inhu l-għan ewlieni ta 'VFD?
Q: Kif jaħdem l-ibbrejkjar dinamiku VFD?
Q: Jista' VFD ibbrejkja mutur?
Q: Għandek tuża drive ta 'frekwenza varjabbli?
Q: Kif VFD ibbrejkja mutur?
Q: Kif VFD ibbrejkja mutur?
Q: Kif VFD inaqqas mutur?
Q: X'jikkontrolla l-veloċità ta 'VFD?
Q: X'inhi l-unità tal-ibbrejkjar ta 'VFD?
Q: X'inhuma ż-żewġ tipi ta 'VFD?
Q: Għandi bżonn resistor tal-ibbrejkjar b'VFD?
Q: Kif VFD ibbrejkja mutur?
Q: X'inhu l-vantaġġ li tuża VFD?
Q: X'inhi l-funzjoni tal-brejk VFD?
Q: X'inhuma l-proċeduri ta 'manutenzjoni għall-VFD?
Q: Għandek bżonn resistor tal-ibbrejkjar għal VFD?
Q: X'jikkawża li VFD jinħaraq?
Q: Kif nagħżel resistor tal-brejk VFD?
Q: X'inhi d-differenza bejn il-wiri LED u VFD?
Q: X'inhi t-tkissir tar-reżistenza fil-VFD?
Aħna magħrufa sew bħala wieħed mill-manifatturi u l-fornituri ewlenin tal-partijiet VFD fiċ-Ċina. B'esperjenza abbundanti, aħna nilqgħu bi pjaċir li partijiet VFD ta 'kwalità għolja bl-ingrossa għall-bejgħ hawn mill-fabbrika tagħna. Ikkuntattjana għal aktar dettalji.
